一、CDC ROADM 結構的核心價值與行業需求

隨著光網狀網技術的成熟，運營商對光網絡節點的靈活性、可靠性要求日益提升。傳統光網絡存在波長阻塞、上下路配置復雜、運維成本高等問題，而 CDC（無色、無方向、無沖突）ROADM 結構通過引入超低損耗大矩陣光開關，實現了以下突破：

·         無色特性：支持任意波長信號接入，充分利用可調諧收發模塊資源；

·         無方向特性：單個收發模塊可適配任意網絡方向，簡化節點設計；

·         無沖突特性：避免波長分配沖突，降低網絡阻塞率，減少額外建設成本。

科毅光通信針對行業痛點，研發的超低損耗大矩陣光開關（損耗＜2dB）為 CDC ROADM 結構提供了核心支撐，滿足運營商對 “簡單、靈活、透明” 光網絡的需求。

二、CDC ROADM 結構設計與光開關應用創新

1. 整體架構設計

科毅光通信提出的 CDC ROADM 結構采用兩級架構，通過超低損耗大矩陣光開關實現上下路信號的靈活調度：

·         第一級：由波長復用器與大矩陣光開關組成，負責信號的分波與路徑切換；

·         第二級：采用 2:1 分束器，實現收發模塊與第一級開關的高效連接。

該結構支持 6-8 個自由度節點，每光纖含 96 個波長，上下路比例可達 50%-100%，適配不同規模網絡需求。

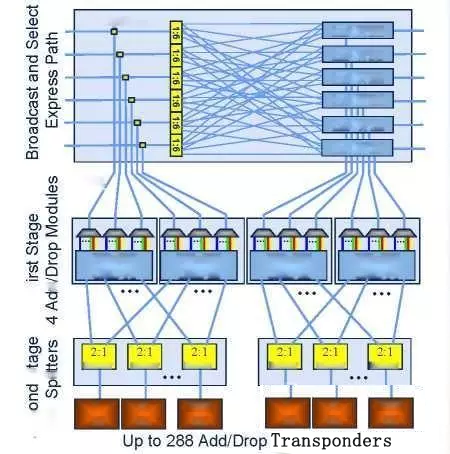

圖 1：科毅光通信 CDC ROADM 上下路結構示意圖，展示兩級架構與光開關矩陣集成設計

2. 核心優勢解析

·         低損耗特性：光開關矩陣損耗＜2dB，配合優化的復用器與光纖互聯設計，總損耗控制在 13-16dB（如表 1），減少額外放大需求；

·         成本可控：采用模塊化光開關設計，初始可部署 2 個 288×288 開關，節點擴展時無縫添加，降低前期投入；

·         高可靠性：分散式開關布局避免單點失效風險，提升網絡穩定性。

表 1：科毅光通信 CDC ROADM 節點損耗預算

三、可擴展性與技術適配性

科毅光通信的大矩陣光開關支持節點從 2 個自由度向 8 個自由度擴展，通過靈活的開關分割方案適配不同規模網絡：

·         8 自由度節點搭配 50% 上下路比例時，選用 384×384 光開關即可滿足需求；

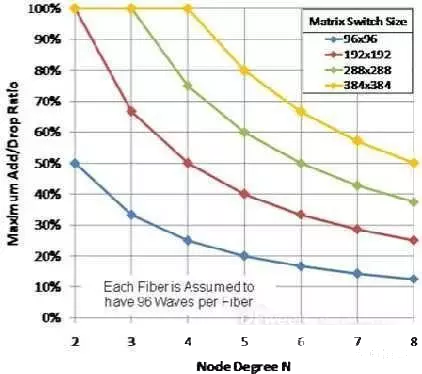

·         開關矩陣大小與節點自由度、上下路比例的關系如圖 2 所示，為網絡規劃提供清晰參考。

圖 2：科毅光通信光開關矩陣大小與節點自由度關系，不同顏色曲線對應不同矩陣規格

四、多樣化結構方案與應用場景

1. 冗余保護方案

通過增加 1:2 分光器實現 1+1 冗余結構，成本增加約 50%，損耗提升 3dB，適合高可靠性要求的骨干網。

2. 雙向優化方案

采用環行器與無源耦合器整合上下路波長，光開關與復用器雙向復用，成本降低 40-50%，適配傳輸網絡場景。

五、科毅光通信的技術實力與產品優勢

公司研發的超低損耗大矩陣光開關具有以下特點：

·         超低損耗：矩陣損耗＜2dB，處于行業領先水平；

·         大端口支持：可提供 96×96 至 576×576 全系列矩陣開關；

·         工藝成熟：采用自主研發的熱光波導透鏡技術，電極與波導無需精確對準，量產一致性高；

·         定制服務：支持根據節點自由度、上下路比例定制開關方案，匹配客戶個性化需求。

六、關于科毅光通信

科毅光通信專注于光開關及光通信核心器件的研發、生產與銷售，產品廣泛應用于 CDC ROADM、數據中心互聯、5G 承載網等領域。公司擁有 10 余項光開關核心專利，通過 Telcordia GR-468 可靠性認證，為全球客戶提供 “高性能、高可靠、高性價比” 的光開關解決方案。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
