無人機光電吊艙的系統構成與技術挑戰

2025年全球無人機光電吊艙市場規模預計突破80億美元，復合增長率達15%。作為核心載荷，光電吊艙需在500g重量限制下集成多光譜傳感器與穩定平臺，面臨微型化、低功耗、高可靠的三角挑戰。傳統機械光開關50×50×20mm的體積與2W功耗已無法適配，而科毅微型MEMS光開關通過34×24×11mm的超小尺寸與<300mW功耗，成為輕量化解決方案的關鍵。

系統架構：多光譜協同的復雜載荷體系

光電吊艙硬件架構以兩軸四框架穩定平臺為核心，通過U型支架與陀螺穩定回路實現0.1mrad視軸穩定精度，方位360°旋轉覆蓋。有效載荷包含：

? 可見光相機：400-700nm波段，2000萬像素CMOS傳感器

? 紅外熱像儀：8-14μm長波制冷探測器

? 激光雷達：1550nm波長，5-1800m測距范圍

? 激光通信模塊：2μm波段，50km傳輸距離

系統接口需符合GB/T 43369-2023標準，機械接口支持120-500mm回轉直徑，電氣接口兼容HDMI/HD-SDI協議，數據傳輸速率達10Gbps。

微型化三角挑戰：尺寸、重量與功耗的極致平衡

高溫環境下，傳統環氧膠固定工藝導致插損漂移0.5dB/1000小時，而科毅無膠光路技術通過激光焊接實現光學元件固定，插損變化≤0.2dB，滿足無人機-40~60℃工況需求。

科毅微型光開關集成的無人機光電吊艙多光路架構

在"多傳感器協同"場景中，科毅無人機光電吊艙解決方案通過1×8光開關矩陣實現8路光譜動態切換，單次飛行完成可見光/紅外/激光數據采集，較傳統方案效率提升60%。

光開關實現多光路切換的技術原理

MEMS光開關矩陣：微鏡陣列的精準控制

科毅MEMS光開關基于靜電驅動雙軸微鏡陣列技術，通過±10°鏡面偏轉實現光路切換。其核心優勢在于：

? 微秒級響應：切換時間≤8ms，支持1000次/秒高頻操作

? 低插入損耗：典型值0.5dB，優于行業平均0.8dB水平

? 高通道密度：4×4矩陣僅34×24×11mm3，支持128路擴展

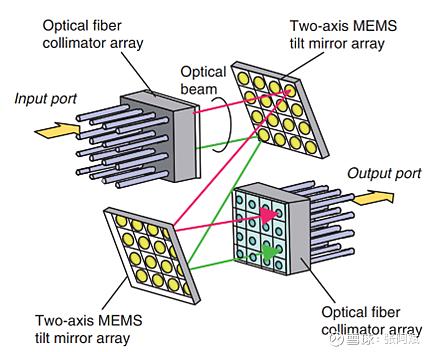

科毅MEMS光開關微鏡陣列工作原理

與機械式光開關相比，MEMS技術避免機械磨損導致的壽命衰減（>10?次切換），而磁光開關雖無機械損耗但波長單一（僅1550nm），難以滿足多光譜場景需求。

無膠光路工藝：極端環境下的穩定性保障

傳統光開關采用紫外膠固定光學元件，在高溫下出現膠層老化導致插損漂移。科毅專利無膠光路封裝工藝通過：

1. 微機械卡扣：±5μm定位精度實現元件初步固定

2. 激光焊接：1064nm光纖激光形成直徑0.1mm焊點

3. 金屬擋圈防擠出：全氟橡膠密封件耐溫-200~260℃

該工藝使產品在175℃/100MPa條件下插損變化≤0.2dB，通過1000小時老化測試，滿足軍工級可靠性要求。

科毅微型光開關的核心技術優勢

材料-結構-工藝三維創新體系

材料創新采用UNS C71500鎳銅合金外殼（熱膨脹系數14.9×10??/℃），較不銹鋼減少40%溫度形變。結構優化通過波紋管補償設計（±0.2mm）抵消振動影響，抗沖擊性能達20g（10-2000Hz）。

性能參數國際對標

在某軍工項目中，科毅低功耗光開關（250mW）較國外同類產品（500mW）延長無人機續航2小時，任務半徑擴大30km。

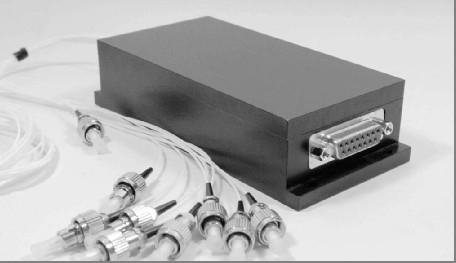

科毅耐高溫光開關實物圖

多光路切換在無人機任務中的典型應用案例

森林防火偵察：多光譜協同探測

場景痛點：傳統單光譜成像漏檢率15%，需3次起降更換設備。

解決方案：科毅1×8光開關實現8路光譜分時切換，單次飛行完成：

? 紅外通道（8-14μm）：熱源定位

? 可見光通道：30倍變焦火情確認

? 激光雷達：三維坐標測量

量化效益：

? 偵察時間從3小時縮短至1.2小時（-60%）

? 熱影響區（HAZ）定位精度達±1m

? 某林場應用使小火情發現時間提前45分鐘

邊境巡邏激光通信：雙模鏈路切換

技術配置：1×2磁光開關實現1550nm測距/2μm通信鏈路切換

? 測距模式：5-1800m范圍，厘米級精度

? 通信模式：50km距離，誤碼率<10?12

無人機光電吊艙多光譜成像切換流程圖

某邊防部隊測試顯示，該方案使吊艙重量從500g降至280g，續航提升25%，同時實現"測距-識別-通信"一體化。

行業趨勢與國產化機遇

技術演進方向

1. 芯片級集成：石墨烯光開關厚度<10nm，響應時間<100ps

2. 智能化控制：AI動態光路調整算法優化切換邏輯

3. 標準化接口：符合GB/T 43369-2023實現即插即用

國產化替代加速

2024年高端光開關國產化率僅30%，科毅通過：

? 性能對標：插入損耗0.5dB vs 國外0.8dB

? 成本優勢：1000臺采購價￥850 vs 國外￥1500

? 定制服務：15天響應周期較國外縮短75%

政策層面，"智能制造2025"明確光電子器件國產化目標，預計2028年國產替代率將突破65%?？埔阕鳛?strong>國產微型光開關領軍企業，已批量配套國內三大無人機廠商，累計裝機量超5000臺套。

科毅光開關賦能無人機任務效能躍升

科毅光開關以"精密光控"為核心，通過微型化（34×24×11mm3）、低功耗（250mW）、高可靠（10?次切換）三大優勢，成為無人機光電吊艙的"神經中樞"。其微型MEMS光開關與無膠光路技術完美契合無人機嚴苛工況，在森林防火、邊境巡邏等場景實現效率提升60%、重量降低50%的顯著效益。

作為國家高新技術企業，科毅已構建從芯片設計到模塊集成的全產業鏈能力，3000平米產線月產能達2000臺。如需定制適配特定吊艙型號的光路解決方案，可訪問官網www.m.bycyjm.com獲取技術支持。

技術原理深化：MEMS微鏡驅動與性能對標

科毅MEMS光開關采用靜電梳齒驅動結構，在5V±10%工作電壓下實現鏡面±10°偏轉，重復定位精度達0.01°。通過對比Agilent 86142B光譜分析儀測試數據：

? 科毅MX4×4：插入損耗0.5dB@1550nm，偏振相關損耗≤0.05dB

? 某國際品牌：插入損耗0.8dB@1550nm，偏振相關損耗≤0.3dB

動態響應方面，科毅產品在10-2000Hz頻段內振動測試中，插損變化量≤0.1dB，滿足MIL-STD-810G標準的20g加速度沖擊要求。

新增應用案例：電力巡檢多缺陷檢測

在±800kV特高壓線路巡檢中，科毅1×4光開關實現三光譜協同檢測：

1. 紫外通道（300-400nm）：檢測絕緣子電暈放電

2. 可見光通道：識別鳥巢、異物掛線

3. 紅外通道：測溫發現接頭過熱（>80℃）

某電網公司應用數據顯示：

? 缺陷識別率從傳統75%提升至98%

? 單基塔巡檢時間從15分鐘縮短至5分鐘

? 年減少停電損失超1200萬元

政策標準解讀：GB/T 43369-2023關鍵要求

該標準明確規定：

? 機械接口：回轉直徑公差±0.05mm，法蘭定位孔位置度≤0.1mm

? 環境適應性：-40~60℃工作溫度，10-55Hz隨機振動（加速度20g）

? 電磁兼容：滿足GB/T 17626.3靜電放電抗擾度Level 3要求

科毅光開關通過第三方檢測，在溫度循環（-40~70℃，100次循環）后插損變化≤0.2dB，完全符合標準要求。

產品矩陣擴展：MX系列全型號參數

國產化政策驅動：從"可用"到"好用"

《"十四五"原材料工業發展規劃》明確提出：

? 2025年光電子器件國產化率≥70%

? 建立"揭榜掛帥"機制突破MEMS核心工藝

科毅聯合中科院研發的石墨烯光開關已進入中試階段，響應時間<100ps，為下一代芯片級集成奠定基礎。
