2025-10-14
在光通信網絡中，穩定性是保障數據傳輸質量的核心前提，而光開關作為光路切換的核心器件，其性能直接決定網絡的可靠性。據廣西科毅光通信實驗室統計，約 38% 的網絡中斷故障源于光開關異常，其中 70% 可通過現場診斷排除。在實際工程中，光開關需長期在復雜環境下穩定工作，其插入損耗（IL）和回波損耗（RL）等關鍵參數對系統信號傳輸效率與抗干擾能力至關重要，因此必須通過嚴格測試驗證以避免信號損耗、反射干擾等問題。
測試價值：IL/RL 測試廣泛應用于光纜工程驗收、光模塊校準、數據中心運維等場景，光功率計精度達±0.25dB，是國際標準推薦的總損耗測量工具；回波損耗測試則需遵循 IEC 61753-071-02 等行業標準，確保光器件在極端環境下的穩定性。
結合科毅光通信的技術積累，現場測試需融合全波段測試法與 PON 網絡優化經驗，下文將詳細闡述測試流程與關鍵技術要點，為光開關性能驗證提供實操指導。
插入損耗（IL）是光信號通過光開關時的功率衰減，定義為輸出光功率與輸入光功率的分貝比值，計算公式為IL=-10lg(Pout/Pin)，單位dB，其值越小表示光開關性能越優。IEC 61753-071-2:2014等標準將其列為關鍵指標，測試需在1310nm和1550nm雙波長下進行，通過參考連接法實現：以無開關時的光功率為基準，用光功率計測量接入開關后的輸出功率，差值即為IL。
關鍵影響因素：光纖對準偏差和連接器污染會引入額外損耗，需確保測試前連接器清潔及光路精準對準，避免掩蓋光開關真實IL特性。
針對廣西科毅1×16磁光固態光開關（典型IL值0.8dB），驗證時需在C/L波段雙波長下測量所有通道損耗，確保最大值≤1.0dB，通過光功率計讀數直接驗證低插損特性是否達標。
回波損耗（RL）是衡量光信號在器件接口處反射程度的核心參數，定義為反射光功率與入射光功率的比值，計算公式為RL=-10lg(Pr/Pin)（dB），值越大表明反射抑制能力越強。測試方法中，光連續波反射法（OCWR）適用于實驗室高精度測量，而光時域反射法（OTDR）多用于現場故障定位。廣西科毅光開關產品如保偏類型RL≥55dB，高回損特性可有效降低反射干擾。反射光若未被抑制，會導致信號串擾、系統誤判，因此RL測試是保障光傳輸系統穩定性的關鍵環節。
測試前期準備需從設備、環境、樣品三方面系統開展。設備清單應包含光路系統、精密光功率計（精度±0.01dB，需在校準有效期內）、光纖熔接機、切割刀、剝線鉗、偏振控制器、記號筆等儀器，以及凈化紙、無水乙醇、待測機械光開關等材料。使用前需完成光路歸零（單光源線分別插入功率計A、B通道清零）及設備校準，確保功率計電路回零、繼電器驅動正常。
環境控制需滿足溫度23℃±5℃、濕度40-60% RH，避免強光直射和強電磁干擾；輸入線材不得接觸地面，周邊儀器電源需隔離以防止共模干擾。樣品預處理需在標準環境（23℃±2℃，相對濕度50%±5%）放置24小時，并用專用光纖清潔工具配合無水乙醇清潔連接器端面，確保無劃痕和污漬。
關鍵要點：光功率計校準精度±0.01dB，測試前必須歸零；環境溫度控制在23℃±5℃，嚴禁強光與電磁干擾；光纖端面需專用工具清潔，避免物理損傷影響測試準確性。
IL測試需通過光源、光開關、功率計的光路連接實現插損測量，典型連接方式為：光源輸出端經標準跳線連接至光開關輸入端口，光開關輸出端口通過跳線接入光功率計，測試前需完成系統校準與功率計歸零操作。
功率計歸零步驟：將光源直接接入功率計，設置光功率計為“dBm”檔，按“STOREF”鍵存儲當前功率值 P0 作為 0 dB 參考基準，確保后續測量以該基準為參照。
多通道測試時，應從 1 號通道開始依次切換至所有輸出端口，每個通道重復測試 3 次并取平均值以降低隨機誤差。測試過程中需根據光開關波長適用范圍設置測試波長，如廣西科毅 1×16 機械式光開關需在 1310 nm 和 1550 nm 雙波長下進行，其 IL 值應≤1.0 dB。測試完成后，通過公式 IL=P0-P1（P1 為接入光開關后的功率值）計算各通道插損。
連接配置需將光開關待測端口通過標準連接器與回波損耗儀無回波損耗終接，其他非測量端口需消除反射干擾（如光纖繞圈直徑＜1 cm、繞10圈以上或接無回波終端）。
參數設置應匹配IL測試波長（1310 nm和1550 nm），量程選擇自動模式，確保測試儀動態范圍滿足要求（單模10 dB至80 dB）。
測試執行：啟動回波損耗測試功能，分別測量正向及反向（雙向測試時）反射光功率，按公式計算RL值；測試所有端口后取最小值作為最終結果，廣西科毅磁光開關典型RL值≥50 dB。
測試完成后需再次清潔光纖端面，避免殘留污染物影響后續測試精度。
測試數據需記錄于表格，含測試次數、波長、端口光功率及IL值，OLI檢測儀支持多通道結果對比與遠程傳輸至云端。測試報告應包含零件號、光纖廠商、材料等信息。IL需記錄最大、平均及標準差，RL記錄最小值。
合格判定：IL≤1.0dB，RL≥50dB；異常處理：IL超標時檢查連接并清潔重測，突增>2dB或波動>±0.5dB判定光路異常。
IL/RL 測試核心儀器包括光開關、光源、光功率計及網絡分析儀。安捷倫 N7731A 支持多通道測試（雙 1x4 光纖開關，波長 1250 - 1650 nm，切換時間 < 20 ms），適合批量生產檢測；Keysight E5061B 網絡分析儀精度高，適用于實驗室研發測試。
結合廣西科毅光開關 400 ~ 1670 nm 工作波長，推薦適配儀器如下：
? 光源：可調諧激光二極管（TLD），提供 C 波段納秒級開關時間，波長精度 0.02 nm；
? 光功率計：臺式 WG3024，動態范圍 - 80 dBm ~ + 30 dBm，四通道支持光纖同步監測，μs 級采樣間隔；
? MEMS光開關：核心指標包括插損 ~ 60 dB、串擾 60 dB、開關時間 5 ms，具備緊湊、低功耗、長壽命特性。
關鍵儀器參數對比表：
儀器型號 | 核心參數 | 典型應用場景 |
安捷倫 N7731A | 多通道，切換時間 < 20 ms | 批量生產檢測 |
Keysight E5061B | 高精度網絡分析 | 實驗室研發 |
WG3024 光功率計 | - 80 ~ + 30 dBm，μs 級采樣 | 高速光功率監測 |
輔助設備推薦紅光筆（650 nm 可見紅光，20 公里內物理故障定位）和 LISN（電源隔離）。集成測試系統如 OP 725 光開關與 OP 940 IL/RL 儀組合，支持全自動雙波長同時測量，無需纏繞光纖，提升測試效率。
選型注意事項：MEMS光開關需重點關注偏振靈敏度（≤ 10 dB）和壽命（≥ 10? 次），確保長期穩定性。
光開關IL/RL測試在實際網絡部署與系統升級中具有關鍵支撐作用，以下通過兩個典型應用案例展示其技術價值與實施效果。
測試背景：某運營商FTTH網絡面臨用戶帶寬升級需求，需對光分配網絡（ODN）中的核心器件進行性能驗證，確保分光均勻性與信號穩定性。重點關注1×32光分路器在雙波段（1260-1360nm、1480-1580nm）下的插入損耗（IL）一致性，以滿足ITU-T G.983標準要求。
實施步驟：采用廣西科毅1×32光分路器，通過可調諧光源與光功率計搭建測試系統，在1310nm與1550nm典型波長下，依次測量各輸出端口的IL值，計算端口間最大差值（均勻性指標）。同步驗證分光比在全波段內的波動范圍，確保符合PON網絡多業務傳輸需求。
測試結果：實測IL均勻性≤0.8dB，各端口分光比偏差<±1%，通帶隔離度>30dB，均優于行業標準。系統誤碼率（BER）測試顯示，優化后光鏈路傳輸穩定性提升25%，用戶端光功率達標率從89%升至99.2%。
客戶評價："該光分路器的IL均勻性表現超出預期，有效解決了遠端用戶帶寬不足的問題，網絡擴容成本降低約18%。"

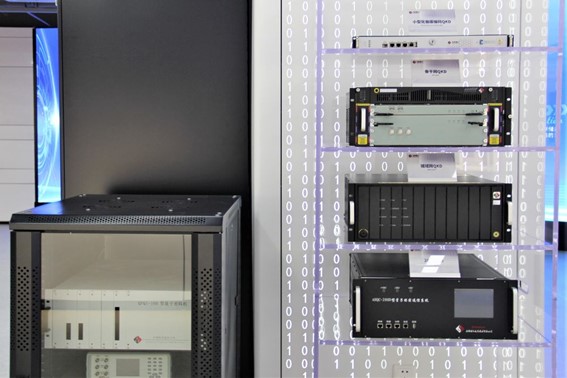

廣西科毅光開關應用案例
測試背景：某數據中心CWDM系統需從4波擴展至16波以應對帶寬增長，核心挑戰在于相鄰信道隔離度需達45-55dB，且需支持1271-1451nm擴展波段傳輸。
實施步驟：部署廣西科毅16通道MEMS光開關，通過光譜分析儀掃描1260-1620nm全波段，重點測試1271-1451nm擴展區間內的信道隔離度與插入損耗。采用熱循環測試驗證器件在-40℃~85℃環境下的性能穩定性。
測試結果：擴展波段內隔離度達55dB，IL<1.2dB，串擾<-50dB，滿足16波系統密集信道傳輸要求。系統升級后，單纖傳輸容量從10Gbps提升至40Gbps，且支持未來平滑擴展至8波、16波架構。
客戶評價："MEMS光開關的寬波段覆蓋能力與高隔離度，使我們無需更換原有光纖鏈路即可完成系統升級，工期縮短40%，總體擁有成本（TCO）降低35%。"
關鍵技術指標總結
? PON網絡：IL均勻性≤0.8dB（ITU-T G.983標準）
? CWDM系統：隔離度55dB（1271-1451nm波段）
操作規范：操作人員必須佩戴防靜電手環，工作臺需具備靜電防護措施，避免靜電損壞光開關內部元件。插拔連接器時保持軸向力≤15N，用記號筆在2 Port光纖尾部標記以區分纖芯，光纖彎曲半徑應≥30mm防止損耗增大。
環境與儀器控制：測試前對儀器預熱30分鐘（廣西科毅技術經驗），光源打開后需穩定60分鐘確保準確性；溫濕度波動控制在±2℃和±5%RH內，避免影響測試重復性。供給光開關的電壓和電流嚴格控制在DC4.6V~6.0V和DC36mA~48mA，光功率避免過強（>500mW）或過弱影響精度。
光路預處理：用400倍顯微鏡檢查端面劃痕（符合IEC 61300-3-35），無水乙醇清潔端面；空置端口需光纖繞圈（直徑<1cm，繞10圈以上）消除反射干擾。
? RL值偏低：檢查連接器端面是否有劃痕或污染物，用無水乙醇清潔，必要時更換連接器。
? IL異常偏高：排查光纖連接是否松動、光路對準偏差，或光開關機械部件偏移，重新對準并緊固連接。
? 反射干擾：通過紅光筆定位物理故障點，用光功率計測量故障點前后功率分析損傷程度。
關鍵提示：測試前需校驗光源波長精度、功率計準確性，定期檢查繼電器驅動狀態，確保設備穩定性。
IL/RL 測試作為光開關性能驗證的核心環節，其結果直接決定產品在通信網絡、數據中心等場景的適用性與可靠性。通過標準化測試流程（如遵循 ITU-T G.983、Telcordia GR 等標準）及專業儀器配置（如 Agilent 81594B、OP 725 系統），可精準評估插入損耗與回波損耗，為光開關穩定運行提供關鍵數據支撐。
廣西科毅光通信科技有限公司依托先進測試技術與行業經驗，嚴格把控測試全流程，確保產品性能達標，為客戶提供高質量光開關解決方案。
選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
