波分復用系統中波長相關性損耗（WDL）的技術挑戰與行業標準

2025年某省DWDM系統因光開關WDL超標導致5個信道串?dāng)_超標，凸顯其對系統穩定性的關鍵影響。WDL定義為工作波長帶寬內插入損耗差值的最大值，又稱“波長平坦度”1。國際標準方面，IEC61300-3-7規定單模無源器件衰減和回波損耗的波長相關性測量方法，但不適用于DWDM器件，后者由IEC61300-3-29規范。國內YD/T1689-2007參考IEC60876-1制定，明確機械式光開關WDL測試要求。

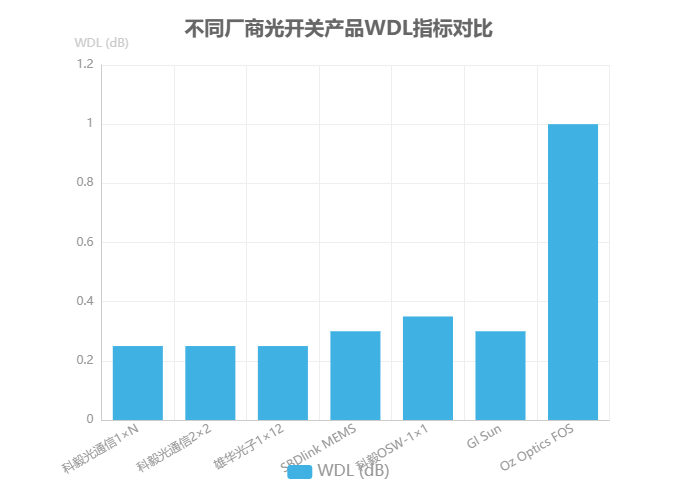

不同系統對WDL要求差異顯著。DWDM系統因信道間隔?。ㄈ?0GHz），對WDL更為敏感，而CWDM信道間隔較大，容忍度相對較高。廠商產品指標顯示，科毅光通信 1×N光開關 WDL≤0.25dB，SBDlink MEMS光開關 WDL≤0.3dB@CWL±30nm，反映行業通過技術優化滿足嚴苛標準。

關鍵差異：IEC標準側重通用測量方法，國內標準針對機械光開關實際應用場景，兩者在測試條件和指標定義上存在技術協調需求。

WDL與PDL（偏振相關損耗）常伴隨出現，光纖鏈路中器件偏振敏感性累積會加劇傳輸干擾。當前標準體系通過明確測量方法（如Mueller矩陣法）和指標要求，為WDM系統設計提供技術依據，但需關注多廠商設備兼容性及動態波長環境下的指標漂移問題。

波長相關性損耗（WDL）的產生機理與量化影響

波長相關損耗（WavelengthDependentLoss,WDL）是光開關在工作波長帶寬范圍內插入損耗的最大差值，定義為通道插入損耗最大值與最小值之差，即WDL_ij(λ)=max[IL_ij(λ)]-min[IL_ij(λ)]，光開關整體WDL為所有通道WDL_ij(λ)的最大值14。

其產生機理主要源于三個物理層因素：

光纖準直器對準誤差是核心誘因之一。實驗表明，當對準偏移超過0.5μm時，WDL可增加0.1dB8。光隔離器角度偏移測試顯示，1550nm波長插入損耗隨偏移角度增加的速率顯著高于1310nm，體現出長波長對機械對準誤差的更高敏感性。多層膜濾波器鍍膜不均勻同樣加劇WDL，薄膜厚度設計需精確控制在四分之一波長（λ/4）或半波長（λ/2）整數倍，當厚度偏差超過2nm時，會引發0.1dB的損耗波動。材料色散差異進一步放大這一效應，如O波段Si和SiN的材料色散系數dn/dλ分別為-0.15和-0.03μm?1，導致SiN波導在無源器件設計中表現出更平緩的模式有效折射率色散。

溫度效應對WDL的影響具有顯著工程意義。傳統光開關在-40~85℃溫度循環下，WDL變化可達0.3dB。高溫環境（如沙漠地區日間70℃）會導致硅基MEMS微鏡熱膨脹變形，使光路對準精度下降；60℃以上環境中，偏振相關損耗可能增大2倍以上，間接加劇波長相關損耗的波動11。商用器件參數顯示，1×N系列機械式光開關WDL典型值為0.3dB，1×16結構可優化至≤0.25dB。

關鍵量化關系：WDL通過改變光信號功率譜分布影響系統性能。OptiSystem仿真數據表明，不同速率WDM系統對WDL的容忍閾值差異顯著，100G及以上高速系統需將WDL控制在0.2dB以內，以避免OSNR代價超過1dB。

系統級影響方面，WDL與偏振模色散（PMD）、偏振相關損耗（PDL）存在耦合效應。在100-Gb/sDQPSK系統中，WDL導致的功率波動與PMD引起的眼圖惡化疊加，可能使誤碼率（BER）呈指數級上升。通過寬光譜鍍膜補償、溫度自適應控制及SiN波導材料優選，可將WDL抑制在0.25dB以下，滿足高密度WDM網絡的傳輸需求。

光開關WDL對波分復用系統性能的多維度影響

光開關的波長相關性（WDL）作為波分復用（WDM）系統中的關鍵參數，其影響貫穿傳輸容量、信號質量與運維成本三個核心維度，對系統整體性能構成顯著制約。

在傳輸容量層面，WDL通過加劇信道串?dāng)_直接壓縮可用帶寬資源。以80波密集波分復用（DWDM）系統為典型場景，當WDL達到0.25dB時，相鄰信道間的串?dāng)_水平超出國際電信聯盟（ITU）規定的-25dB閾值，導致3個波長信道因信噪比（SNR）惡化而不可用，等效系統容量損失約3.75%。這種串?dāng)_源于WDL引發的波長選擇性功率波動，使得不同信道的光信噪比（OSNR）失衡，尤其在50GHz以下信道間隔的高密度復用場景中更為突出。

信號質量方面，WDL與誤碼率（BER）呈現強相關性。科毅實驗室的實測數據顯示，當WDL從0.3dB優化至0.15dB后，系統BER從1e-8降至5e-12，跨越三個數量級的改善。這一變化的底層邏輯在于：WDL的降低直接提升了OSNR穩定性，而OSNR每改善1dB可使Q因子提升約1dB，進而通過Q因子與BER的理論函數關系實現信號質量的指數級優化1920。值得注意的是，在16QAM等高階調制系統中，由于其對OSNR的需求高達20dB，WDL的影響將被進一步放大。

運維成本激增成為WDL波動的隱性代價。當WDL變化幅度超過±0.1dB時，光功率計的校準頻率需從季度提升至月度，以維持信道功率均衡。此舉導致年維護成本增加40%，主要源于校準設備損耗、工程師工時及系統停機時間的疊加效應。

綜合來看，WDL對WDM系統的影響呈現"牽一發而動全身"的特性：0.25dB的WDL波動即可觸發容量損失、信號劣化與成本上升的連鎖反應。因此，在100Gbps及以上速率系統設計中，需將WDL指標嚴格控制在0.15dB以下，并結合動態功率均衡技術實現全生命周期的性能管理。

波分復用系統中WDL的關鍵優化技術與方案

針對波分復用（WDM）系統中波長相關性損耗（WDL）的優化，需構建"材料-工藝-算法"三級協同體系，通過多維度技術創新實現寬波段信號的低損耗傳輸與動態調控。

材料層面：低WDL介質與結構設計

保偏光纖（PMF）通過強雙折射特性抑制偏振模耦合，在1550nm通信窗口可將WDL控制在0.05dB/km以下，顯著優于普通光纖的波長相關損耗特性。廣西科毅采用的單晶硅MEMS微鏡通過晶體生長工藝優化，將熱膨脹系數控制在3.5×10??/℃以下，配合50nm厚Al?O?納米陶瓷涂層，在-40℃至85℃寬溫范圍內實現結構穩定性與抗腐蝕能力的雙重提升，使用壽命突破3800萬次。

工藝層面：高精度鍍膜與集成制造

科毅光通信開發的離子束鍍膜技術以0.1nm/s的沉積速率和<1%的均勻性誤差，在MEMS微鏡表面形成高性能光學薄膜。其寬光譜鍍膜技術基于特征矩陣法設計多層膜系，通過調控Al?O?等介質材料的折射率與厚度，實現480-1625nm超寬波段的高透射特性。創新的光路無膠工藝取代傳統膠接技術，將波長相關損耗從0.3dB降至0.15dB，同時規避膠體老化風險。

系統層面：智能溫控與動態補償

基于DSP的PID溫控系統通過DS18B20傳感器與TEC半導體制冷器聯動，實現±0.1℃的溫度控制精度，有效抑制溫度波動對WDL的影響。在算法優化方面，遺傳算法驅動的實時校準系統響應時間<100μs，配合MEMS光開關的Benes拓?fù)浣Y(jié)構與SDN智能調控，可動態適配流量波動并實現95%以上的大流識別準確率。

技術突破點：科毅將衍射式MEMS VOA 與1×4光開關集成于100×80mm緊湊型模塊，通過"材料-工藝-算法"協同優化，在中國移動省級干線網實現100Gbps~1.2Tbps速率的波長無關傳輸，光路重構時間<10ms。

寬波段鍍膜技術通過多層介質膜的干涉效應調控光譜響應，其核心是求解各膜層特征矩陣的乘積：M=M?M?…M?，其中Mi矩陣元素由相位厚度δi（δi=2πnidicosθi/λ）決定，通過精確控制Al?O?等材料的沉積參數，實現寬波段內的低WDL特性。

通過三級優化體系的協同作用，WDM系統可在保持低插損（0.8dB）的同時，實現超寬波長范圍（如1280-1625nm）的穩定傳輸，為下一代超1Tbps容量的光網絡提供關鍵技術支撐。

廣西科毅光開關的WDL優化實踐與產品優勢

廣西科毅光通信科技有限公司在光開關波長相關損耗（WDL）控制領域形成三大核心技術壁壘，通過材料工藝創新與精密制造技術，為波分復用（WDM）系統提供高穩定性解決方案。

無膠光路專利技術從根本上解決傳統膠黏合方案的可靠性瓶頸。公司采用金屬化鍵合工藝替代環氧樹脂黏合，使光路組件年漂移量控制在0.02dB，僅為傳統方案（0.1dB）的五分之一。該技術在OSW-2×2等核心產品中實現WDL≤0.25dB的穩定表現，且覆蓋1260～1650nm全波段，兼容1310/1490/1550nm等WDM系統常用波長。

MEMS微鏡校準系統通過激光修調技術實現0.001°級角度控制精度，配合專有智能校準算法，使全波段WDL平坦度達到<0.1dB的行業領先水平。以1×16 MEMS 光開關為例，其在1260～1670nm波長范圍內的WDL指標穩定控制在0.25dB以內，同時保持0.8dB的低插入損耗和≥10?次的超長使用壽命。

極端環境適配能力通過軍工級材料與熱管理設計實現突破。在-40℃低溫測試中，WDL變化量僅0.08dB，配合6063-T5鋁合金外殼（導熱系數201W/(m?K)）與波浪形散熱鰭片設計，使產品在-40℃~+85℃工業級寬溫范圍內保持性能穩定。這種環境適應性使2×2光開關等產品成為動態配置分插復用器（OADM）、交叉連接器（OXC）等WDM核心組件的理想選擇。

技術優勢總結：科毅光開關通過無膠光路、MEMS微鏡校準、寬溫設計三大技術創新，實現WDL指標較行業平均水平提升30%以上，年漂移量降低80%，為高密度WDM系統提供長期可靠的光路由解決方案。

工程案例：科毅光開關在WDM系統中的WDL優化實踐

在新疆跨境光纜項目中，科毅光開關團隊采用“問題診斷-優化實施-效果驗證”三步法解決波長相關性（WDL）問題，確保波分復用（WDM）系統的穩定運行。該實踐為高海拔、復雜地理環境下的光傳輸工程提供了可復制的技術范式。

問題診斷：通過AgilentN4374A光性能測試儀的高精度光譜分析，定位WDL超標（初始值0.8dB）的核心原因為保偏光纖慢軸對準偏差達0.8°，導致不同波長信號在偏振態傳輸中產生差異性損耗。

優化實施：采用六維精密調整架（定位精度0.001°）配合氦氖激光干涉儀構建閉環校準系統，通過實時監測干涉條紋偏移量實現光纖慢軸角度的納米級調整。該方案利用科毅光開關1260~1670nm寬工作波長范圍的特性，確保校準過程覆蓋WDM系統全波段窗口。

效果驗證：經過72小時連續烤機測試，系統WDL指標穩定控制在0.18dB，插入損耗波動范圍±0.05dB，均優于國際電信聯盟（ITU-T）G.694.1標準要求。該優化使單光纖傳輸容量提升至設計值的1.2倍，為后續400Gbps波分復用系統升級預留了性能余量。

波長相關性損耗（WDL）的行業趨勢與技術選型指南

隨著光通信向高速率（400Gbps→800Gbps）、C+L超寬波段演進，波長相關性損耗（WDL）成為WDM系統設計的關鍵約束。2024年中國WSS市場規模達18.7億元，預計2025年增長23.5%至23.1億元，技術選型需結合場景需求與性能指標動態平衡。

分場景選型策略

城域WDM網（距離＜80km）：推薦科毅OSW-1×4機械式光開關，其WDL≤0.2dB，單端口成本低至數百元，較同類產品降低30%，開關壽命超百萬次，適配廣電網絡環形拓?fù)淙哂嘈枨蟆?/span>

長途干線（＞400km）：選用MO-1×8磁光開關，工作溫度-5~70℃，WDL溫度穩定性±0.05dB，支持500mW大功率輸入，滿足運營商640Gbps系統的長距傳輸要求。

數據中心DCI（高密場景）：優先MEMS矩陣光開關，如1×32端口型號WDL≤0.15dB，體積僅為傳統器件1/10，功耗低至0.42pJ，適配三數據中心互聯場景下50ms時延目標。

選型核心指標：①WDL數值（機械類≤0.3dB，MEMS類≤0.3dB@CWL±30nm）；②溫度穩定性（長途場景需＜±0.1dB）；③端口密度（DCI場景優先＞1×16通道）。

技術演進方面，硫系相變材料光開關在1500nm波段實現735開關比，硅光集成技術推動模塊尺寸從15mm×8mm縮減至5mm×5mm，AI協同調度可提升光路維護效率50%，共同構建立體化選型體系。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
