PLC光分路器-平面波導型光分路器是基于石英基板的集成波導型光功率分配器，具有體積小，工作波長范圍寬，可靠性高，分光均勻性好等特點，特別使用于無源光網絡（EPON，GPON等）中連接局端和終端設備并實現光信號的分路，目前有1×N和2×N分路器將光信號均勻地從單個或雙個進口均分地輸入多個出口，或反向工作將多個光信號匯入單根或雙根光纖。
產品特點
低插入損耗、偏振不敏感
工作波長寬、小偏振相關損耗低
通道間一致性良好、高可靠性和穩定性
通過GR-1221-CORE與GR-12091-CORE可靠性測試
符合RoHS標準
應用范圍
光纖到戶（FTTH）
移動、電信網絡、局域網、城域網
有線電視網絡（CATV）
無源光網絡系統（E/GPON）
視頻傳輸、測試設備
PLC 分路器封裝類型及尺寸
Ⅰ-裸纖型光分路器
Ⅱ-微型光分路器

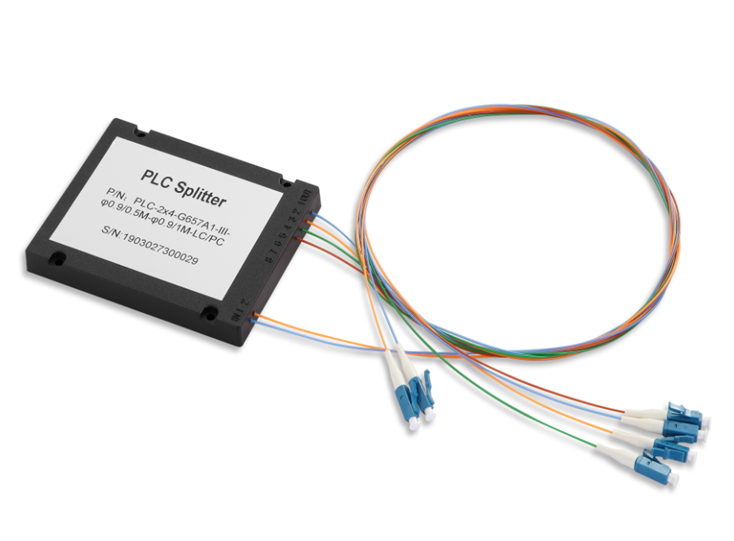

Ⅲ-盒式光分路器
Ⅴ-PLC分路器封裝類型及尺寸
封裝類型及尺寸 | 單位 | 2×16 |
I - 裸纖型光分路器 | 長×寬×高 | 55×7×4 |
II - 微型光分路器 | 80×20×6 | |
III - 盒式分路器 | 120×80×18 |
性能參數
參數 | 2×16 |
工作波長范圍 (nm) | 1260～1650 |
插入損耗 (dB) | 14.4 |
插損均勻性 (dB) | 1.5 |
偏振相關損耗(dB) | 0.3 |
回波損耗 (dB) | 55/50 |
方向性 (dB) | 55 |
消光比 （@23°C）(dB) | ≥20 |
波長損耗均勻性 (dB) | 0.5 |
溫度敏感性 (-40～85 ℃)(dB) | 0.5 |
工作溫度 (℃) | -40～80 |
存儲溫度 (℃) | -40～85 |
器件封裝尺寸 (mm) | 60×7×4 |
ABS 模塊封裝尺寸 (mm) | 120×80×18 |
Mini模塊封裝尺寸 (mm) | 80×12×4 |
1.以上參數均為常溫下測試，不含連接頭的數據。2. 加連接頭的參數在以上數據的基礎上加0.2dB，回波損耗≥55dB(APC)，≥50dB(UPC)。
訂購信息 HC－PLC－A－B－C－D－E－F－G
A | B | C | D | E | F | G |
型號 | 進端纖徑 | 進端連接頭 | 出端纖徑 | 出端纖長 | 出端連接頭 | 封裝尺寸 |
0102=1×2 0104=1×4 0108=1×8 0116=1×16 0132=1×32 0164=1×64 1128=1×128 0204=2×4 0208=2×8 0216=2×16 0232=2×32 0264=2×64 2128=2×128 | 0=裸光纖 1=900um松套管 2=900um緊套管 3=2.0mm光纖 4=3.0mm光纖 | 0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC 8=E2000 S=Special | 0=裸光纖 1=900um松套管 2=900um緊套管 3=2.0mm光纖 4=3.0mm光纖 | 0=0.5m 1=1m 2=1.5m 3=2m 4=3m 5=4m S=special | 0=none 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC 8=E2000 S=Special | A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 I=19”1U Rack J=托盤式 K=插片式 S=Special |
