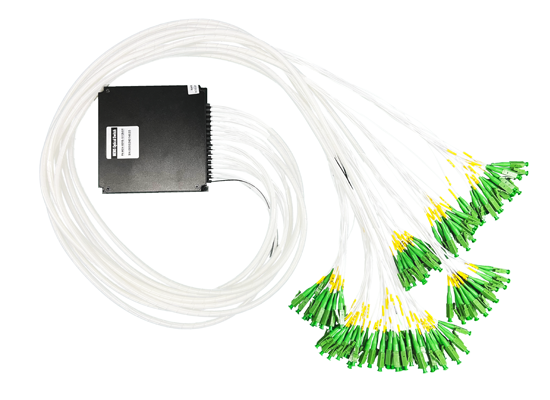

MSW-1×N光開關（下面簡稱MEMS光開關）是 一種具有多通道光路切換功能的模塊產品。MEMS光開關產品是采用靜電驅動微反鏡方案制作的光開關，具有體積小，響應速度快，性能穩定等特點，可廣泛應用于各種光通信、測試系統中。其光路示意圖如下：
主要應用：
l 光傳輸系統中的多路光監控
l LAN多光源/探測器自動換接、光傳感多點動態監測系統
l 光測試系統中用于光纖、光器件、網絡和野外工程光纜測試自動化測試
l 光器件裝調
特點:
l 切換速度快、低損耗,高可靠性、長壽命
l 體積小,簡單的TTL控制接口
l 模塊化設計,低損耗
參數名稱 | 指標 | |
工作波長 | 1550 | |
光纖類型 | 單模/多模 | |
插入損耗（dB） | 2.2(含頭) | |
回波損耗（dB） | SM：≥50 MM：≥30 | |
串?dāng)_（dB） | ≥45 | |
重復性（dB） | ≤±0.02 | |
切換時間 | 典型值3ms | |
切換壽命(次) | ≥109 | |
最大出入光功率（mW） | 500 | |
工作溫度（℃） | -10~+70 | |
存儲溫度（℃） | -40~+80 | |
控制接口 | TTL、RS232 | |
工作電壓（V） | 5V~12V | |
尺寸 | 25*16*8 | |

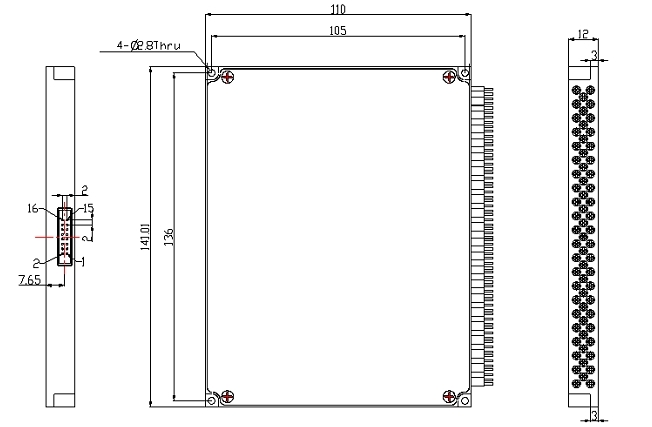

外形尺寸：
選型：MSW-1×N-A-B-C-D-E- F
N | A | B | C | D | E | F |
端口 | 光纖類型 | 波長 | 保護管類型 | 光纖長度 | 連接頭類型 | 封裝尺寸 |
2 ~ 256 | SM:9/125um M5:50/125um M6:62.5/125um M10:105/125um PM:PM Fiber | 85:850nm 13: 1310nm 14: 1490nm 15: 1550nm | 25:250um 50:500um 90:900um | 05:0.5m 10:1.0m 12:1.2m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC MPO | M1:PCB M2:39*24*13.5 M3:90*55*12 M4:100*100*12 M5:110*141*12 |
