產品特點
低插入損耗
寬波長范圍
高串擾
高可靠性
光路無環氧樹脂
鎖定
應用范圍
城域網
實驗室研發
系統監控
可配置OADM

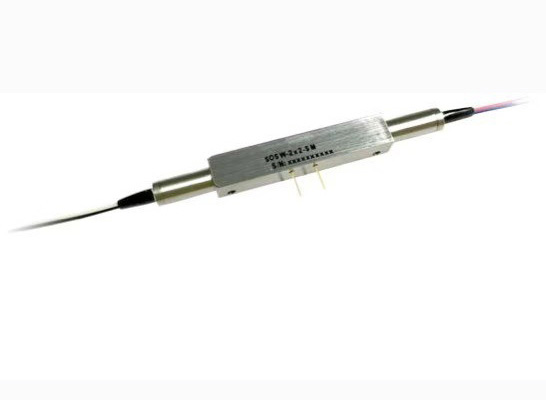

2×2 開關是全固態開關設備，沒有任何移動部件。光的切換是利用法拉第效應實現的。這是通過專利保護的非機械配置和固態全晶體設計實現的，無需機械運動。微秒光纖開關旨在滿足可靠性、耐用性、快速響應和連續高頻切換操作等最苛刻的切換要求。
規格
項目 | 單位 | 參數 |
波長 | nm | 1310,1525 ~ 1565 |
插入損耗 | dB | 0.90(典型值); 1.20(最大值) |
偏振相關損耗 | dB | 0.10(典型值), 0.20(最大值) |
回波損耗 | dB | ≥ 50 |
串擾 | dB | ≥ 30 |
重復性 | dB | +/- 0.01 |
耐用性 | 循環 | > 100億 |
開關速度 | μs | 常規 (200); 超快 (50) |
開關類型 | n/a | Latching |
工作溫度 | °C | -5 ~ 70 |
儲存溫度 | °C | -40 ~ 85 |
最大光功率 | mW | 300 |
尺寸 | mm | 36.3 × 8.4× 8.4 |
光纖類型 | NA | SMF-28 |
*.所有規格均基于無連接器的設備，并保證在工作溫度范圍、波長范圍和所有偏振態下。
**. 規格如有更改，恕不另行通知。

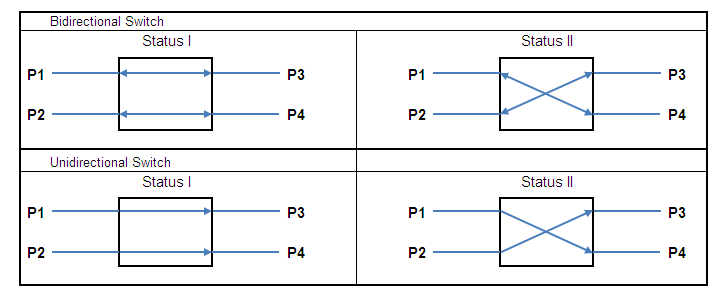

功能圖

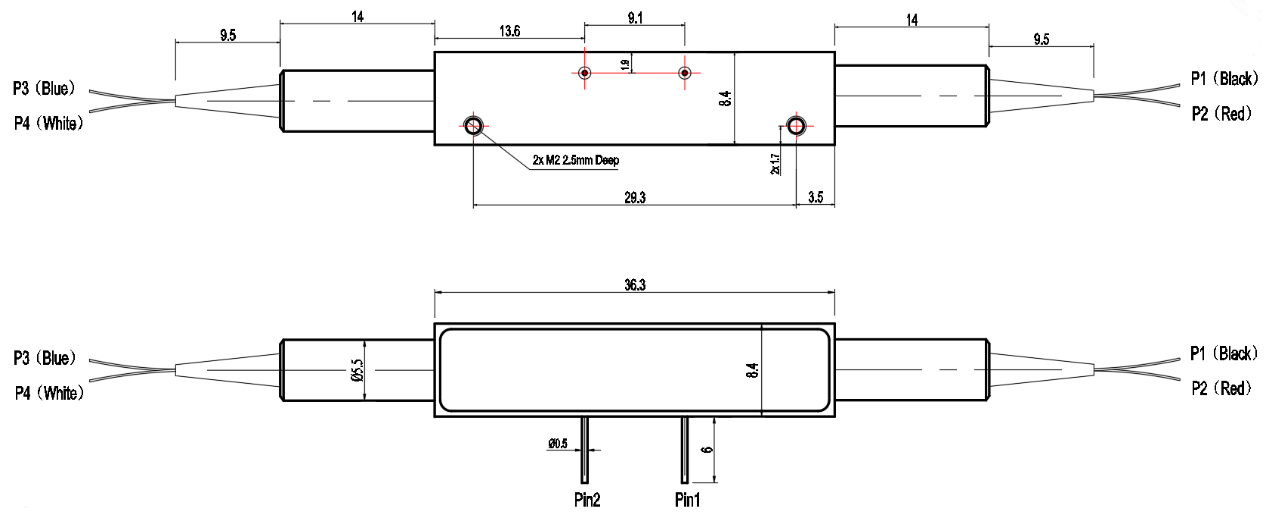

機械尺寸 (mm)
電氣駕駛信息
Optical Patch | Pin1 | Pin2 |
P1-P3 / P2-P4 | GND | 3V Pulse |
P1-P4/ P2-P3 | 3V Pulse | GND |
訂購信息: SSW-N1*2ABCDE
A | B | C | D | E | F | G |
類型 | 模式 | 電壓 | 波長 | 光纖直徑 | 光線長度 | 連接器 |
B：雙向 U：單向 | SM:9/125um | 3:3V | 13: 1310nm 15: 1550nm | 25:250um 90:900um loose tube | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
