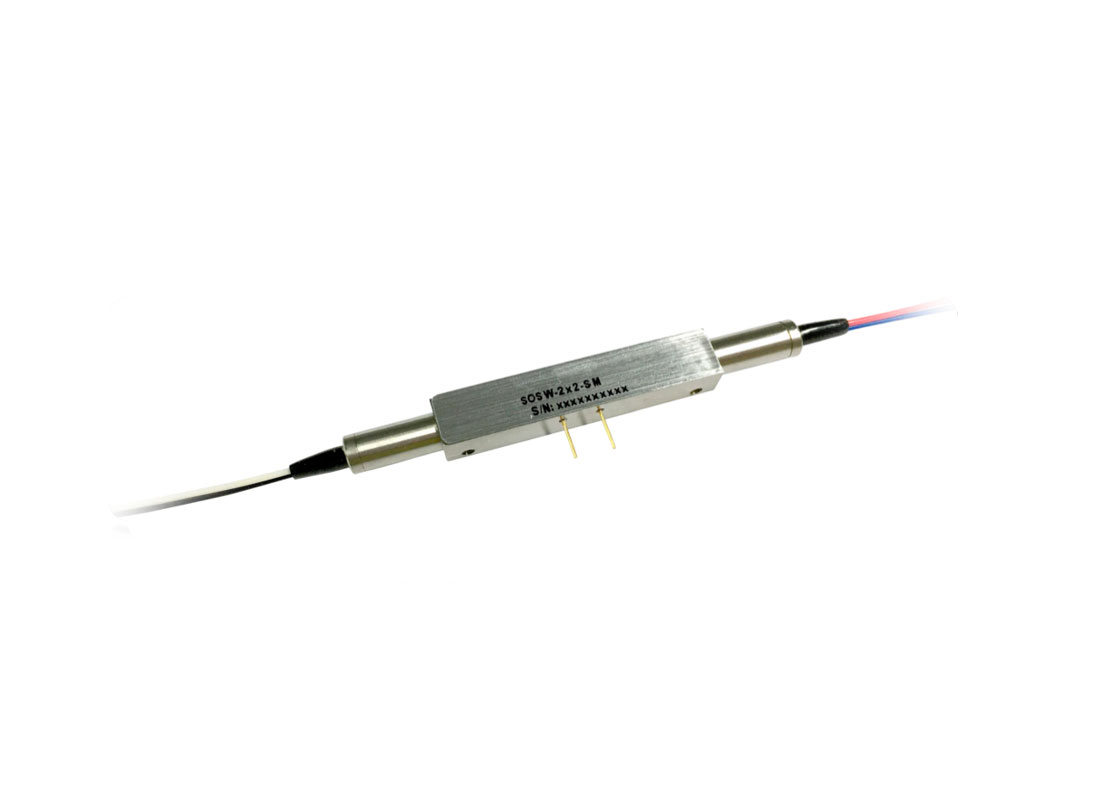

1×2納秒光開關通過電氣控制信號激活，以非機械方式配置到光路中來連接或阻斷光信號。該產品廣泛應用于航空航天和軍事裝備中。
◇特點
?固態結構
?高速
?超高可靠性
?低插入損耗
?緊湊型設計
◇應用
?光信號的連接或阻斷
?可配置操作
?儀器儀表 專業光纖組件供應商

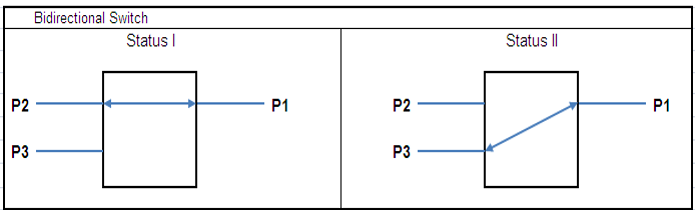

◇功能圖
◇光學規格
項目 | 單位 | 參數 |
波長 | nm | 1525 ~ 1565 |
插入損耗 | dB | 0.60(典型值); 1.20(最大值) |
偏振相關損耗 | dB | 0.10(典型值), 0.20(最大值) |
回波損耗 | dB | ≥ 50 |
串?dāng)_ | dB | ≥ 20 |
重復性 | dB | +/- 0.01 |
使用壽命 | 次 | > 1012 |
切換速度 | ns | < 300 |
切換類型 | n/a | 非鎖定 |
驅動電壓 | V | 300-400 |
驅動電流 | mA | <0.5 |
工作溫度 | °C | -5 ~ 70 |
存儲溫度 | °C | -40 ~ 85 |
最大光功率 | mW | 300 |
尺寸 | mm | (L)37×(W)8.5×(H)9.7 ±0.2 |
光纖類型 | NA | SMF-28 |
* *. 所有規格均基于無連接器設備，并在工作溫度范圍、波長范圍及所有偏振態下得到保證。
**. 規格如有變更，恕不另行通知。

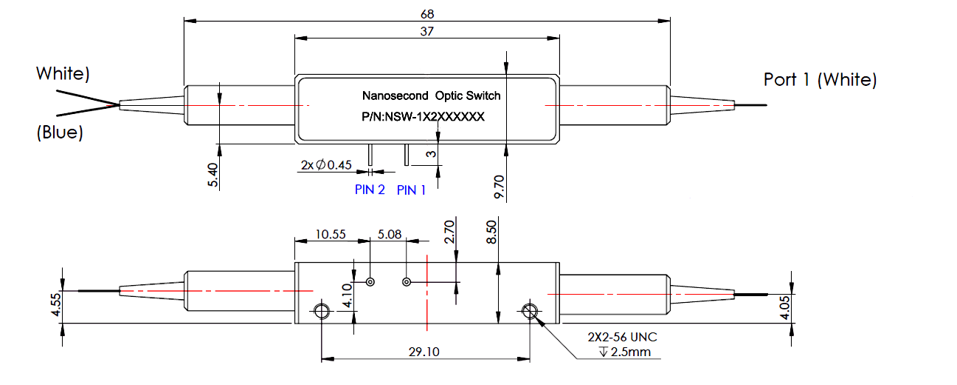

◇機械尺寸（毫米）
◇電氣驅動信息
類型 | 狀態 | 光路 | 電驅動 | |
Pin 1 | Pin 2 | |||
N1x2 | I | P1—P2 | -- | -- |
II | P1—P3 | V+ | GND | |

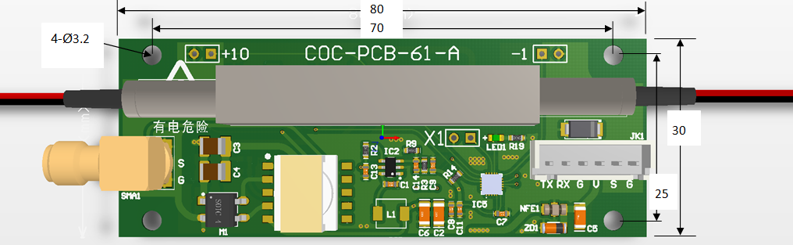

◇機械尺寸（搭載300千赫驅動器的安裝尺寸，毫米）
光路 | TL 電平 | 電源 |
Port1----Port2 | L:0V | 5V/2A |
Port1----Port3 | H:>3.3V |
◇訂購信息：NSW-N1*2ABCDEF
A | B | C | D | E | F | G |
類型 | 模式 | 波長 | 光纖直徑 | 光纖長度 | 連接器 | 驅動板 |
B：雙向 | SM:SMF28 | 13: 1310nm 15: 1550nm | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | D01:100KHz D03:300KHz |
