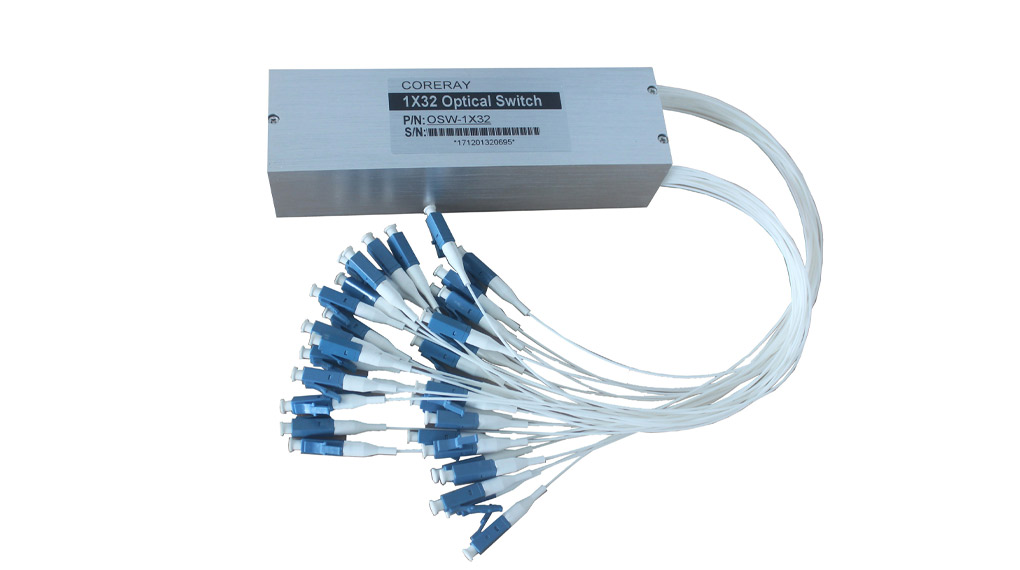

產品特點
= 多達64個端口
= 低耗損、高可靠性
= 并行接口(TTL,RS485,RS232)
= 模塊化設計
= 光路無環氧樹脂
應用范圍
= 環網
= 光纖網絡遠程監控
= 光纖元件測試
規格
參數 | 單位 | OSW-1×N | |
插入損耗 | dB | 1<N≤32 | 32<N≤64 |
Typ:0.5 Max:1.0 | Typ:1.0 Max:1.5 | ||
波長范圍 | nm | 532-780，850-1310，1260~1660 | |
波長測試 | nm | 532/650/780/850/980/1300/1310/1490/1550/1650 | |
回波損耗 | dB | SM≥55、MM≥35 | |
串?dāng)_ | dB | ≥-70 | |
偏振相關損耗 | dB | ≤0.10 | |
波長相關損耗 | dB | ≤0.25 | |
消光比 | dB | ≥18 | |
溫度相關損耗 | dB | ≤0.30 | |
重復性 | dB | ≤±0.02 | |
壽命 | cycle | 108 | |
可承載光功率 | mW | ≤1000 | |
切換時間 | ms | ≤10 (Sequence switch time of adjacent channel) | |
工作溫度 | °C | -40~+70 | |
儲藏溫度 | °C | -40~+85 | |
工作電壓 | V | 5 | |
尺寸 | mm | 135X40X32 (N≤64) | |

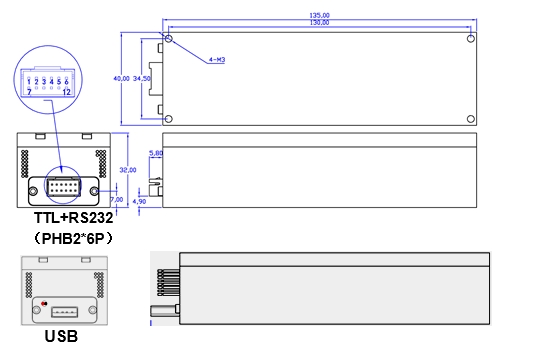

尺寸

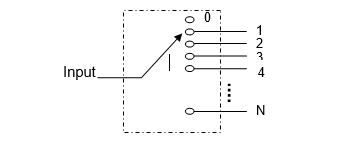

光路徑
引腳
引腳 | I/O | 信號名稱 | 描述 |
1 | 輸入 | 重置 | TTL，低電平復位為通道0，高電平表示通道選擇位有效。 |
2 | 輸入 | D0 | TTL，D0為低，D4為高，例:00000b=1CH;11111b=32CH |
3 | 輸入 | D1 | |
4 | 輸入 | D2 | |
5 | 輸入 | D3 | |
6 | 輸入 | D4 | |
7 | 輸出 | 就緒 | TTL，就緒(高=未就緒，低=就緒) |
8 | 輸出 | 錯誤 | TTL，錯誤(高=錯誤，低=無錯誤) |
9 | 電源輸入 | GND | 表面 |
10 | 電源輸入 | 5V | 5.0±5% VDC 電源 (最大 500mA) |
11 | S- | RS232(485) | RX (B) |
12 | S+ | RS232(485) | TX (A) |
訂購信息: OSW-1×N－A－B－C－D－E－F－G
N | A | B | C | D | E | F | G |
光纖類型 | 測試波長 | 護套 | 光線長度 | 連接器 | 控制端口 | 尺寸 | |
1 ~ 64 | SM: SM, 9/125 M5: MM50/125 M6: MM62.5/125 Hi:Hi1060 | 850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm XX：othe | 25:250um 90: 900um 20: 2.0mm FA:fiber array | 05: 50±5cm 10: 100±5cm 15: 150±5cm | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC ST:ST/PC | 01: TTL+RS232 02:TTL+RS485 03:USB | A:135X40X32 B:135X64X32 |

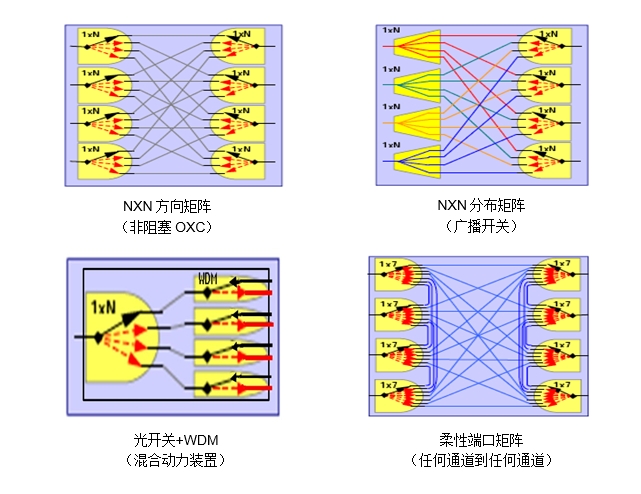

靈活的架構
