產品特點
l 反射式光路結構
l 外置步進電機
l 高分辨率步進模式
l 低插入損耗與全程插入損耗變化
l 內置尾纖滑動槽避免光纖運動干涉
l 內置尾纖滑動槽避免光纖運動干涉
應用范圍
l 光學相干層析成像（OCT）
l 光學傅立葉光譜分析
l 光學（光纖）干涉儀與光纖傳感系統
l 光學相位延遲發生與測量
l 光學時分復用技術（OTDM）

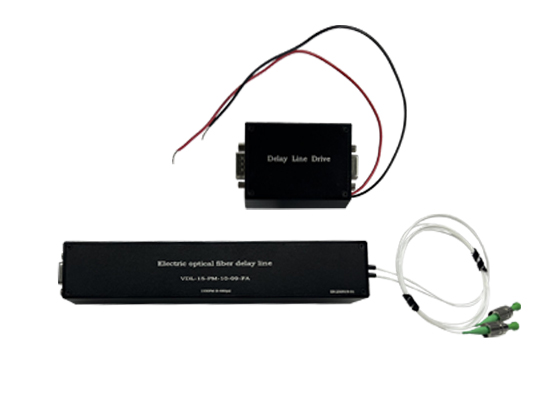

光纖延遲線模塊是一種具有光路延遲作用的功能器件。具有工作頻率高，帶寬大，損耗低，結構簡單，易實現多位延遲，抗電磁干擾能力強，保密性好，重量輕及性價比高等特點，廣泛應用于軍事，國防等重要領域。
技術指標
型號 | COC-VDL | ||
光纖類型 | nm | 單模光纖 | 保偏光纖 |
波長范圍 | nm | C波段或L波段（可定制） | |
光延遲范圍 | ps | 0~100連續可調 | 0~660連續可調 |
0~330連續可調 | 0~1500連續可調 | ||
分辨率 | ps | 0.02 | |
插入損耗 | dB | <1.2 | <1.8 |
消光比 | dB | ≥18 | |
損耗變化量 | dB | +-0.5 | +-1.0 |
回波損耗 | dB | >55 | |
最大通光功率 | mW | 1000 | |
工作電壓 | V | 5 | |
工作溫度 | ℃ | -20~+70 | |
尺寸 | mm | 81X45.5X30（100ps） | 116X45.5X30（330ps） |
152X45.5X30（660ps） | 291X45.5X30（1500ps） | ||

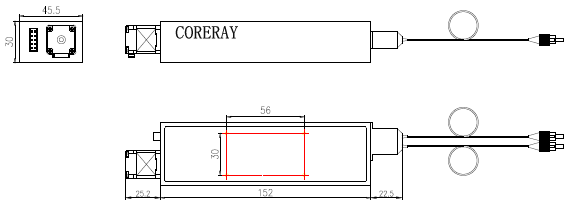

外形尺寸
訂購信息: COC-VDL-A-B-C-D-E-F
A | B | C | D | E | F |
延遲量 | 工作波長 | 光纖類型 | 光纖長度 | 套管類型 | 連接頭 |
10:100ps 33:330ps 66:660ps | 85:850nm 13:1310nm 15:1550nm 10:1064nm | SM：9/125um M5:50/125um M6:62.5/125um PM:PM fiber Hi10:HI1060 Hi07:Hi780 | 05:0.5m 10:1.0m 15:1.5m | 00： 09:0.9mm 20:2mm 30:3mm | 00： FP：FC/PC FA：FC/APC SP：SC/PC SA：SC/APC LP：LC/PC LA：LC/APC ST： ST/PC |
